广州市广材试验仪器有限公司为广东水利学院定制大吨位的反力架
发布日期:2016-04-20 09:20:16
        反力架,主体结构由协助梁、反力梁、试验梁、加荷体和集油槽、压油槽等组成。通过试验梁顶面距跨中对称分布的两点放置被测物体,以物体作为两个支点放试验梁,在试验梁跨中依次放下垫板、试验构件、上垫板,利用协助梁的自重提供反力作用,再通过利用油压去施荷,进行对大型混凝土构件、大型工件等各种材料的快捷、可靠抗压检测静载试验。另外配备其他组件也可用于高压高强度试件的成型,高强度的试件抗压强度试验。同时也满足计量部门按照相关国家标准规定用于对千斤顶或者油泵等的载荷测试,校验。可谓一机多用。

       传统的门式反力架,是采用高强度精密铸型钢;其特征是试验横梁通过螺栓固定安装在立柱高强度精密铸钢的立柱翼缘板上;在立柱的翼缘板上,沿纵向设置多组用于调整横梁的不同安装高度的立柱螺栓孔,在横梁上,设置不同跨度位置上的多组横梁螺栓孔。使得反力架的内试验高度和跨度均可调节,结构简单,经济实惠。

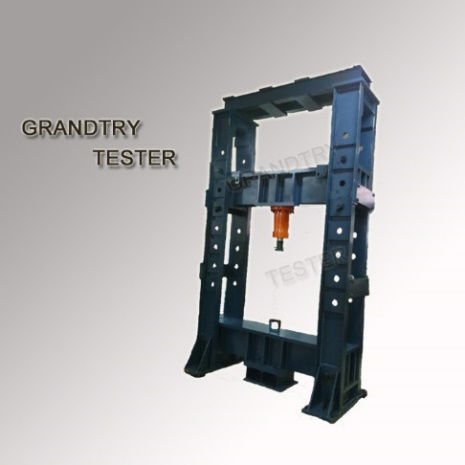

        广州市广材试验仪器有限公司设计的静载试验反力架装置,主体架构采用高强度精密铸钢,经机械加工,保证平行度、整机刚性及长期使用的稳定性。主体部分由:移动式横梁、四立柱丝杠、测量系统、加入自动送样小车、控制系统等组成。利用电机驱动移动式横梁调整试验空间、并且具有快速调整传感器安放空间功能,方便客户的不同规格、尺寸传感器安放。达到省时、省力、快速、高效。如使用自动送样小车,可以方便千斤顶(试样)安放、装卸;摒除人员重复高强度的劳动,保护人身安全,为试验省时、省力、快速、高效。而且使用控制系统通过点动、联动、远程控制等方式精细调整;使整个试验更加方便、安全。
