通常情况下，进行长试样拉力试验的时候，不方便采用立式结构的拉力试验机。由于长试样如钢丝绳，链条、缆绳、钢绞线等的标准长度至少三米以上，最长可达到二十米以上，因此，卧式拉力试验机应需求而生。
早起的卧式拉力试验机不仅有机械式的，也有结构简单的电子式和电液式的。相同的，与立式机一般，卧式拉力试验机的测力结构也只有机械式与电子式两种方式，加力方式分别有机械加力和液压加力两种类型。测力方式与加力方式的不同组合产生不同款式的卧式拉力试验机。

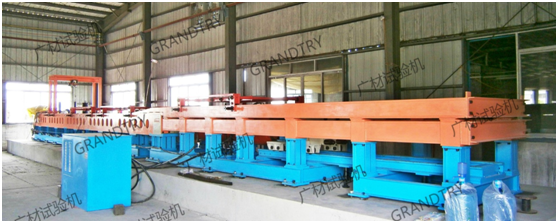

以下介绍的是由广州市广材试验仪器有限公司制造的微机控制电液伺服卧式拉力试验机（见下图）
试验机由主机（夹具、安全网）、液压源（油冷却机组）、控制台（控制器、计算机、打印机）三部分组成，由控制台操纵各部分动作。
该卧式拉力试验机为卧式框架结构，组成主机的单元有：框架组件，油缸活塞附组件、反力架组件、左右夹头组件、安全架等。
因试验机的框架组件是承受试验机框架，所以对刚度的要求高，受力时变形也要小，因此制造时采用了稳定性比较好的材料。同时，考虑到主机拉伸钳口能方便在任意位置停放，主机框架纵梁上设计了可调销孔，能够方便试验机操作使用人员根据试样长短调节试验空间，进一步实现优质检测。
试验机的工作油缸活塞付组件是试验时的加力装置，活塞应具有快进、快退的功能，负荷油缸是关键部件，为确保其灵敏，摩擦低、压力稳定，设计上采用复合密封技术，并且选用优质材料和特殊工艺手段进行精密制作。
试件的拉伸试验由中央控制台操纵各单元的动作来完成，为保证试验的安全，各相应部位安装了限位开关，位移传感器等。在主机的上方，安装有移动轻便。安全可靠的安全网组件，安全网结构采用了折叠式车体结构防护罩形式，用于保障试验过程中的安全防护，充分考虑了试验机操作使用人员的人身安全以及试验设备的正常工作。
试验机配备了反力架的装置，由于此类产品是年检产品，在检定过程中必须运用反力架装置才能进行检定。设备直接配备反力架装置，可以省去因在送检工作中遇到的一系列问题。
